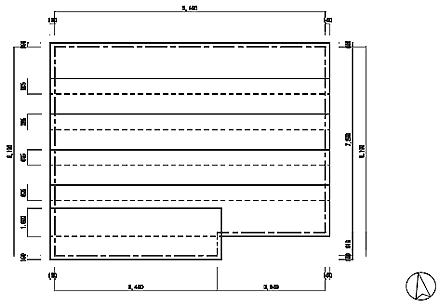

![掘削範囲図](img_case/10.gif) |

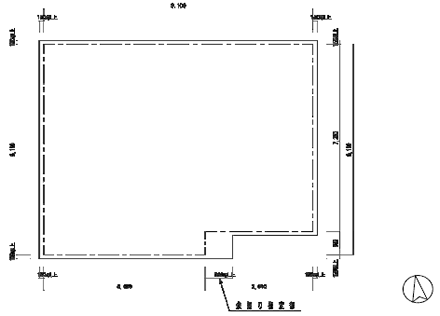

・ 掘削範囲図 |
初めての採用・施工でも複雑な施工工程が無く
通常の基礎地業施工工程の中で施工が完了するシンプルな工法です。
施工に必要な図面・資料は勿論施工指導も行っていますので、
安心して採用・施工をしていただけます。

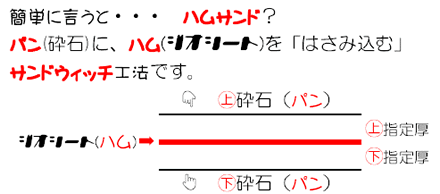

![サンドウィッチ工法](img_case/11.gif) |

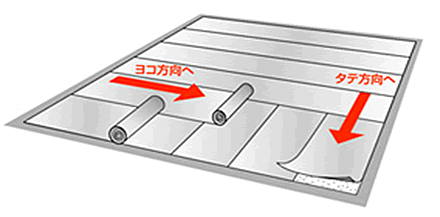

![ジオシート](img_case/20.gif)
☆一般的に「高額な地盤対策費用」が必要となりますが、お施主様の出費を「最小限」に抑えるため開発された安心のエコノミー工法です。
☆先進技術の「安定素材」DuPont™ Typar® 使用で経年劣化が無く科学的に安定した「人と環境に優しい」安心のエコロジー工法です。
☆「セメント系固化材」を使用しないことから「発ガン性物質」の「六価クロム」の発生が無く、環境汚染の無い安心のエコロジー工法です。
|

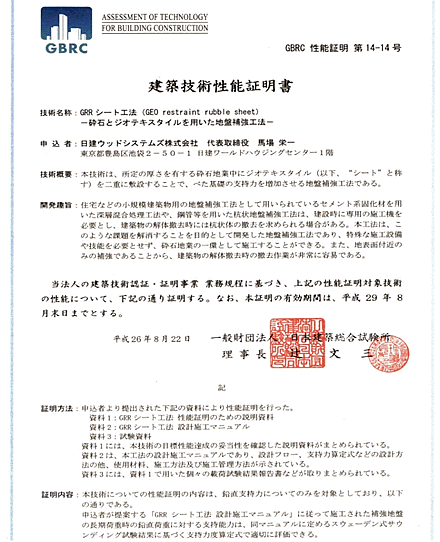

![建築技術性能証明書](img_case/21.gif) |

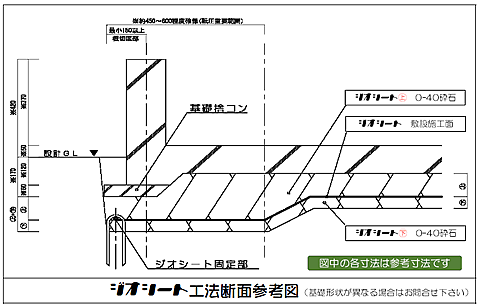

![外周部断面図](img_case/23.gif) |
![砕石厚\Wswd](img_case/24.gif) |
0.5≦Wswd<0.75kN |
0.75≦Wswd<1kN |
Wswd=1kN |
ジオシート
砕石厚 |
≧ 100 |
≧ 100 |
≧ 50 |
ジオシート
砕石厚 |
≧ 100 |
≧ 50 |
≧ 50 |
総砕石厚 |
≧ 200 |
≧ 150 |
≧ 100 |
※SS式調査データーWswd値および水位・近隣状況等をもとに算定します。 上記数値は標準的な数値で諸条件を勘案して決定します。 |
![根切掘削](img_case/29.jpg) |
![→](img_case/41.gif) |
![ジオシート砕石敷込](img_case/30.jpg) |
![→](img_case/41.gif) |
![ジオシート砕石厚圧](img_case/31.jpg) |
根切掘削 |
|
ジオシート砕石敷込 |
|
ジオシート砕石厚圧 |

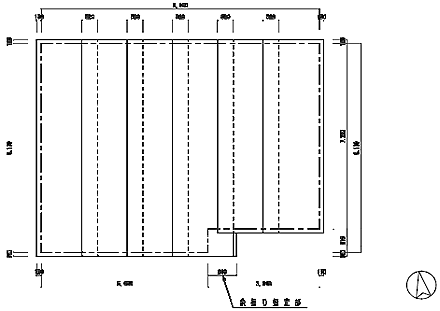

![@方向ジオシート敷設](img_case/32.jpg) |
![→](img_case/41.gif) |
![A方向ジオシート敷設](img_case/33.jpg) |
![→](img_case/41.gif) |
![>ジオシート施工完了](img_case/34.jpg) |
@方向ジオシート敷設 |
|
A方向ジオシート敷設 |
|
ジオシート施工完了 |
![ジオシート砕石敷込](img_case/35.jpg) |
![→](img_case/41.gif) |
![ジオシート砕石厚圧](img_case/36.jpg) |
![→](img_case/41.gif) |
![砕石地業完成](img_case/37.jpg) |
ジオシート砕石敷込 |
|
ジオシート砕石厚圧 |
|
砕石地業完成 |
![底板配筋](img_case/38.jpg) |
![→](img_case/41.gif) |
![布配筋](img_case/39.jpg) |
![→](img_case/41.gif) |
![基礎完成](img_case/40.jpg) |
底盤配筋 |
|
布配筋 |
|
基礎完成 |
採用時の標準的な基礎施工工程です。
現場状況・基礎仕様・地盤状況等により異なる場合があります。
|
